1L Daldırma Gümüş Alüminyum Tabanlı PCB
Güç Modülü için Tek Katmanlı Alüminyum Daldırma Gümüşü Özel PCB
1,2 mm kalınlık
VENTEC VT-4B5 Alüminyum CTE II, Alüminyum taban 1,0 mm, Tg120 min, Td min 380 °C, CTI >600V
4/4 mil çizgi genişliği/aralığı
Daldırma yöntemiyle üretilmiş ince film, kalınlığı 0,15-0,30 µm.
Isı iletkenliği -- 4,2 W/mK
3 ons bitti
%100 AOI Testi
ISO.9001/CQC/ISO.TS16949/ROHS
Uygulama: Tüketici/ev/ağ
- Multech
- Çin
- 7-10 gün
- 88000 m²/ay
Genel bilgi:
Şşşşş Isı iletkenliği -- 4,2 W/mK
Şşşş Seramik Dolgulu
Şşşşş Halojen İçermez
Şşşş Yanıcılık UL94 V0
Şşşşş MOT 130˚C℃
Başvuru
Şşşşş Ultra parlak LED alt tabaka
Şşşşş Güç Dönüşümü
Şşşş PDP, LED, TV Regülatörü
Şşşşş Monitör Sürücüleri
Şşşş Doğrultucu, Güç Kaynağı
Saklama Koşulları ve Raf Ömrü:
| RCF | Laminat | |||
| Depolama Koşulları | Sıcaklık | <23℃(73℉) | <5℃(41℉) | Oda |
| Bağıl nem | <55℃ | / | / | |
| Raf ömrü | 2 ay | 4 ay | 24 ay | |
Ürün Özellikleri: 1L Daldırma Gümüş Alüminyum Tabanlı PCB
Parametre Kategorisi | Özellikler |
|---|---|
Tahta Kalınlığı | 1,2 mm |
PCB Tipi | Alüminyum tabanlı PCB |
Satır Genişliği/Aralık | 4/4 milyon |
Yüzey İşlemi | Daldırma yöntemiyle üretilmiş ince film, kalınlığı 0,15-0,30 µm. |
Bitmiş Bakır Kalınlığı | 3 ons |
Test Standardı | %100 AOI Testi |
Sertifikalar | ISO 9001 / CQC / ISO TS16949 / ROHS |
Uygulamalar | Tüketici Elektroniği / Telekomünikasyon Ekipmanları / Ağ Cihazları / Otomotiv Elektroniği |
Ürün Avantajları:
Bu alüminyum PCB, bir dizi özelleştirilebilir avantaj sunan, yüksek performanslı elektronik ekipmanlar için güvenilir bir seçenektir.
Seramik dolgulu dielektrik tabakası sayesinde 4,2 W/mK termal iletkenliği, iyi ısı iletimi ve elektrik yalıtımı arasında mükemmel bir denge sunar. Geleneksel FR-4 levhaların aksine, güç bileşenlerinden ısıyı hızlı bir şekilde aktararak sıcak noktaların oluşmasını önler ve cihazların ömrünü uzatır; bu da LED, otomotiv elektroniği ve güç modülleri için önemli bir faktördür.
Halojen içermeyen standartlara uygundur ve bu nedenle zararlı brom veya klor bileşikleri içermez. Bunun yanı sıra, üretim, kullanım ve bertaraf süreçlerinin çevresel etkilerini önemli ölçüde azaltır. Bu nedenle, RoHS gibi dünya çapındaki çevre mevzuatlarına uyumlu yeşil elektronik girişimlerini destekler.
UL94 V0 yanmazlık derecesine sahip olması, çok düşük yanıcılığa sahip olmasının yanı sıra, yakıldıktan sonra 10 saniye içinde tamamen sönebilme özelliğine sahip olduğu ve yangını yayabilecek alevli damlalar oluşturmadığı anlamına gelir. Bu, elektronik ürünlerin yalnızca kullanım sırasında değil, acil durumlarda da güvende olmasını garanti eder.
130℃ gibi yüksek bir çalışma sıcaklığında bile, dalgalanmayan bir performans garanti eder. Bu, standart PCB'lerin çoğu zaman aynı anda arızalanmasının ana nedenlerinden biridir; ancak, alüminyumun doğasında bulunan mekanik dayanıklılıkla desteklendiğinde, bu PCB güvenilir sonuçlar üretir ve son derece zorlu uygulamalarda sürekli kullanıma dayanabildiği için çalışmaya devam edecektir.
Şirket Profili:
1997 yılında kurulan Multech PCB, sektörde yaklaşık otuz yıllık uzmanlığıyla öne çıkan, yüksek kaliteli baskılı devre kartlarının önde gelen Çinli üreticilerinden biridir. Deneyimli PCB uzmanları tarafından kurulan şirketin genel merkezi Shenzhen'in Qianhai bölgesinde bulunurken, üretim tesisi Huizhou'da yer almaktadır. 20.000 metrekareden fazla bir atölye alanına sahip olan tesis, son teknoloji ürünü otomatik üretim hatlarıyla donatılmıştır. Yıllık 2 milyon metrekareyi aşan üretim kapasitesiyle, prototiplerden orta ve büyük hacimli partilere kadar çeşitli siparişleri başarıyla yönetmektedir.
60'tan fazla profesyonelden oluşan özel bir Ar-Ge ekibi tarafından desteklenen Multech PCB, teknolojik gelişmeye öncelik vermektedir. Yüksek yoğunluklu çok katmanlı kartlar, HDI kartlar, arka panel PCB'ler, yüksek frekanslı kartlar, metal çekirdekli PCB'ler ve esnek ve rijit-esnek PCB'ler de dahil olmak üzere çeşitli özel PCB'ler konusunda uzmanlaşmıştır. Ürünlerinin %80'i Avrupa, Amerika Birleşik Devletleri, Japonya ve Asya-Pasifik bölgesindeki pazarlara gönderilmekte olup, telekomünikasyon, endüstriyel otomasyon, tıbbi cihazlar, otomotiv elektroniği ve havacılık gibi en ileri sektörlerde geniş uygulama alanı bulmaktadır.
Şirket, ISO9001, ISO14001, UL, RoHS ve IATF16949 dahil olmak üzere uluslararası alanda tanınmış bir dizi sertifikaya sahiptir. Üretim süreçleri küresel standartlara sıkı sıkıya bağlıdır ve her ürün fabrikadan çıkmadan önce %100 tam denetimden geçirilerek tutarlı ve güvenilir kalite garanti edilir. Multech PCB, yıllardır dünya çapında tanınmış işletmelere entegre PCB+PCBA çözümleri sunarak, üstün kalitesi, rekabetçi fiyatlandırması ve zamanında teslimat hizmetleriyle hem yurt içinde hem de yurt dışında müşterilerinin güvenini kazanmıştır.
ISO 13485
ISO 9001
IATF 16949
ISO 14001

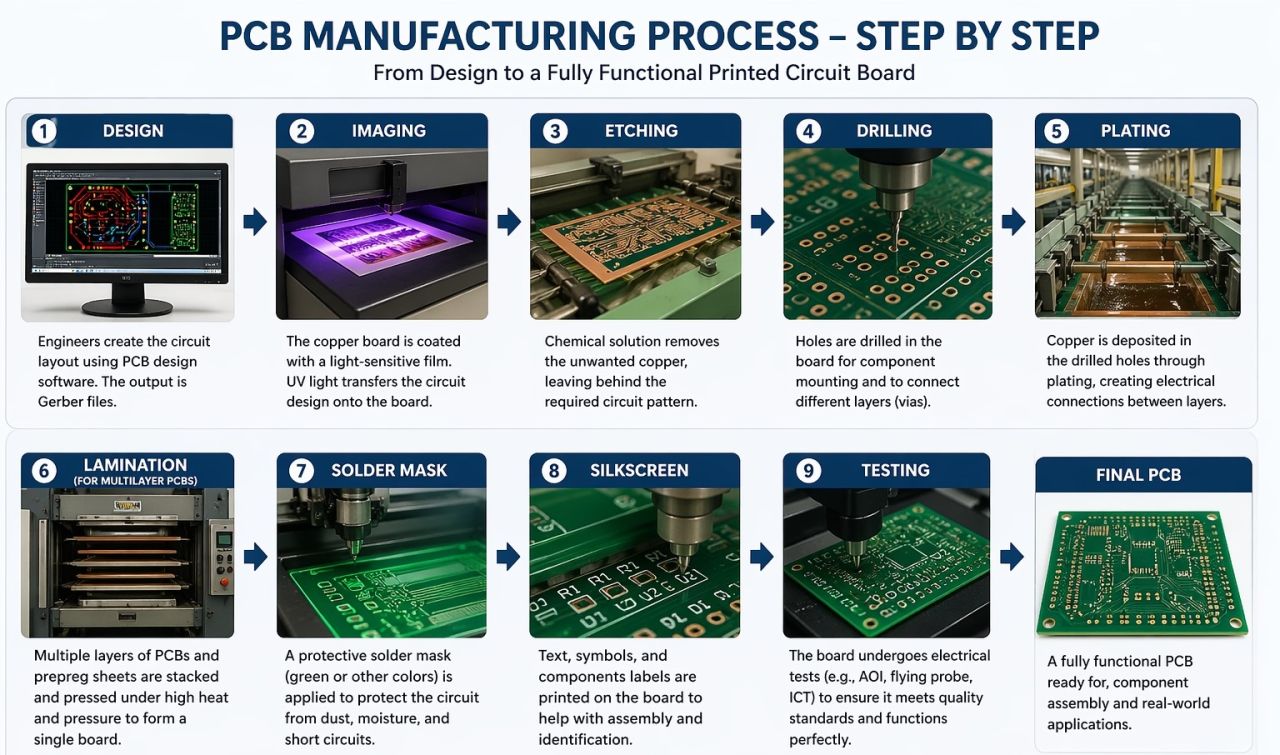

Üretim Süreci:
SSS:
S: Çıplak PCB üretiminde hangi dosyaları kullanıyorsunuz?
A: Gerber RS-274X, 274D, Eagle ve AutoCAD'in DXF, DWG dosyaları
S: Hangi formatta malzeme listesi tercih edersiniz?
A: Tercihen MS-Excel formatında, Parça Numarası, Üretici, Miktar, Değer bilgilerini içeren bir dosya istiyoruz; diğer formatlar da kabul edilebilir.
S: PCBA siparişimin işleme alınma durumunu nasıl öğrenebilirim?
A: Her müşterinin sizinle iletişime geçeceği bir satış temsilcisi olacaktır. Eastwin çalışma saatleri: Pazartesiden Cumaya 09:00 - 18:00 (Pekin Saati). Çalışma saatlerimiz içinde e-postalarınıza 2 saat içinde yanıt vereceğiz. Ayrıca acil durumlarda cep telefonumuzdan da satış temsilcilerimizle iletişime geçebilirsiniz.
S: PCB gerber dosyasını, eksiksiz malzeme listesini, parça veri sayfasını ve PNP dosyasını sağladıktan sonra ne kadar sürede fiyat teklifi alacağız?
A: Fiyat teklifi 2 iş gününden kısa sürede gönderilecektir. Bazı özel parçalar için bize tedarikçi de önerebilirsiniz.
S: Fonksiyon test yöntemini biz sağlarsak, teslimattan önce tüm PCB'ler test edilecek mi?
A: Evet, her bir PCBA parçasının sevkiyat öncesinde test edilmesini sağlıyoruz, gönderdiğimiz ürünlerin kaliteli olduğundan emin oluyoruz.
S: Minimum sipariş miktarınız (MOQ) nedir?
A: Minimum sipariş miktarımız 1 adettir. Çeşitli Ar-Ge ve üretim ihtiyaçlarını karşılamak için prototip siparişlerini, küçük ölçekli denemeleri ve orta ve yüksek hacimli seri üretimi destekliyoruz.
S: Şirketiniz hangi ulaşım yöntemlerini kullanıyor?
A: Hava taşımacılığı, deniz taşımacılığı, demiryolu taşımacılığı, DHL, FEDEX, UPS, TNT ve müşterinin ihtiyaçlarına göre belirlenmiş bazı nakliye firmaları.
S: Genellikle hangi ödeme yöntemini kullanıyorsunuz?
A: Ödemeleri almak için genellikle banka havalesi ve PayPal kullanıyoruz.
Satış sonrası hizmet:
Bizim düşüncemize göre, mükemmel bir baskılı devre kartı, birlikte üzerinde çalıştığımız işin sadece başlangıcıdır. Bir şeyler ters gittiğinde sorumluluk almamız ve her teknik danışmanlık hizmetinde sergilediğimiz becerimiz, müşterilerimizin 20 yıl boyunca bile bizimle çalışmayı tercih etmelerinin başlıca nedenleridir.
- Kalite Güvencesi: Üretimin tamamı test edilmektedir. Herhangi bir kusur durumunda ürün ücretsiz olarak yeniden üretilecektir.
- Teknik Destek: Projeler ve sorunlar hakkında görüşmek, tasarım dosyalarını ve dokümantasyonunu kontrol etmek, tasarım önerilerinde bulunmak ve DFM (Üretim için Tasarım) tavsiyeleri vermek de dahil olmak üzere, tüm süreç boyunca mühendislik ekibimizle iletişime geçebilirsiniz.
- Hızlı Yanıt: Herhangi bir şikayetiniz için ilk yanıtı 48 saat içinde alacaksınız.
- Uzun Vadeli Ortaklık: Müşteri temsilcilerimizden oluşan ekibimizle, yüksek hacimli siparişleri olan müşterilerimize mükemmel hizmet sunabiliyoruz.
